Gambar CCTV Tidak Muncul? Cek Bagian Ini di DVR! – Anda menyalakan monitor untuk memantau CCTV, tetapi layar hanya menampilkan tulisan “No Signal” atau tetap hitam? Padahal semua kamera sudah tersambung ke DVR. Jangan buru-buru panik dulu. Masalah seperti ini biasa terjadi, dan sering kali bisa diatasi dengan langkah sederhana — asalkan Anda tahu apa yang harus dicek.
Dalam artikel ini, kita akan membahas penyebab umum gambar CCTV tidak muncul, khususnya dari sisi DVR (Digital Video Recorder) sebagai pusat pengendali sistem CCTV analog. Dengan memahami bagian-bagian mana yang harus dicek, Anda bisa melakukan troubleshooting mandiri atau setidaknya tahu apa yang harus disampaikan ke teknisi.
Kenapa Gambar CCTV Bisa Hilang?
Sebelum menuduh kamera rusak, penting untuk tahu bahwa ada beberapa komponen dalam sistem CCTV yang bisa menyebabkan gambar tidak muncul:
Baca Juga : CCTV Mati tapi DVR Menyala? Ini Cara Diagnosa Masalahnya
- Kamera
- Kabel video (coaxial)
- Power supply
- DVR
- Monitor
Dalam artikel ini, kita fokus pada pengecekan di sisi DVR, karena komponen ini sangat sering menjadi penyebab utama gangguan tampilan.

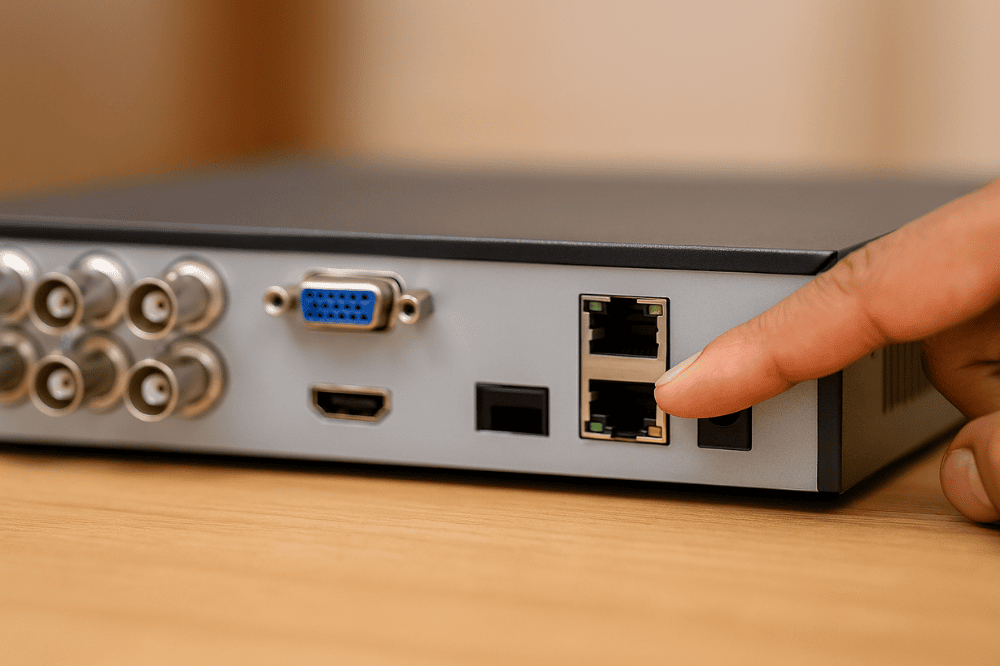

1. Cek Kabel Output DVR (HDMI atau VGA)
Permasalahan:
Kabel output yang longgar, rusak, atau tidak kompatibel dengan monitor sering jadi penyebab layar kosong.
Solusi:
- Pastikan kabel HDMI/VGA terpasang dengan benar ke DVR dan monitor
- Coba ganti kabel lain untuk uji coba
- Jika DVR punya dua output (HDMI dan VGA), coba pindah ke port satunya
- Coba pasang ke monitor lain (jika tersedia) untuk memastikan sumber masalah
2. Resolusi DVR Tidak Cocok dengan Monitor
DVR modern biasanya memiliki output resolusi yang bisa diubah. Jika DVR tersetting pada resolusi lebih tinggi dari kemampuan monitor, gambar tidak akan tampil.
Solusi:
- Gunakan tombol menu DVR (jika tersedia) atau remote untuk mengakses pengaturan tampilan
- Turunkan resolusi ke 1080p atau 720p
- Jika tidak bisa akses menu, reset DVR ke pengaturan pabrik (gunakan jarum kecil di tombol reset DVR)
3. Cek Sumber Daya DVR
Permasalahan:
DVR tidak menyala sempurna bisa membuat kamera tidak muncul walau kabel tersambung.
Solusi:
- Periksa adaptor DVR apakah menyuplai daya (cek lampu indikator)
- Gunakan UPS atau stabilizer agar arus listrik ke DVR tetap stabil
- Coba cabut dan colok ulang adaptor setelah 10 detik
4. Cek Input Video Kamera di DVR
Jika Anda menggunakan DVR dengan banyak channel, pastikan kamera tersambung ke channel yang aktif.
Solusi:
- Masuk ke menu “Display” atau “Channel” di pengaturan DVR
- Coba tukar posisi kamera ke channel lain
- Jika kamera terlihat di channel 3 tapi Anda memantau channel 1, ganti layout tampilan ke mode multi-channel (quad/split screen)
5. Kamera Tidak Mendeteksi Sinyal (Format Tidak Cocok)
Beberapa DVR hanya bisa membaca sinyal dari jenis kamera tertentu: AHD, TVI, CVI, atau analog biasa (CVBS). Jika kamera Anda berbeda format dan DVR tidak mendukung mode hybrid, maka gambar tidak akan muncul.
Solusi:
- Periksa spesifikasi kamera dan DVR, pastikan kompatibel
- Jika DVR mendukung multi-format, masuk ke pengaturan channel → ubah mode sinyal sesuai kamera
- Gunakan kamera dengan format yang sama untuk semua port DVR agar lebih stabil
6. Hard Disk DVR Bermasalah (Tapi Tetap Berpengaruh)
Meski seharusnya hanya berfungsi menyimpan data, kadang hard disk yang rusak atau tidak terbaca bisa memengaruhi sistem DVR secara keseluruhan — termasuk tampilan gambar.
Solusi:
- Masuk ke menu “Storage” dan cek status HDD
- Jika tidak terbaca, cabut dan coba pasang ulang
- Jika ada suara “klik” dari hard disk, bisa jadi tanda kerusakan — segera ganti
DISTCCTV Siap Bantu Diagnosa dan Perbaiki Masalah Anda
Jika semua langkah di atas sudah dicoba namun gambar masih tidak muncul, kemungkinan besar ada kerusakan pada:
- Mainboard DVR
- Port BNC kamera
- IC video output
Baca Juga : CCTV Mati tapi DVR Menyala? Ini Cara Diagnosa Masalahnya
Dalam kasus seperti ini, sebaiknya panggil teknisi berpengalaman agar tidak merusak sistem lebih parah.
Kami di DISTCCTV menyediakan layanan:
✅ Kami mendiagnosis masalah DVR dan kamera.
✅ Penggantian kabel, adaptor, dan DVR
✅ Setting ulang tampilan & layout DVR
✅ Training penggunaan menu DVR dan akses HP
✅ Garansi kerja rapi dan support purna jual
Jangan panik saat gambar CCTV hilang. Dengan pengecekan sistematis dan teknisi berpengalaman, sistem keamanan Anda bisa kembali normal tanpa harus ganti semua perangkat.
